Õhupuhastajale paigaldatud moodul mis juhib elektrilist ventilatsiooni klappi

Kirjeldus

Õhupuhastajale paigaldatud moodul mis juhib elektrilist ventilatsiooni klappi

Komplekt koosneb venntilatsiooni klapist ja mootoriga klapi ajamist. Antud mooduli komplekti saab ühendada mistahes õhupuhastajaga.

KOMPLEKT SISALDAB:

• Õhupuhastajale paigaldatud moodul, mis juhib elektrilist ventilatsiooni klappi
• Siemensi õhu klapiajamit vedrutagastusega
• Reguleer- ja sulgklappi
• + võimalik valida ka valmis õhupuhasti Electrolux LFG716R koos klapi ja juhtimisega komplekt (699€)

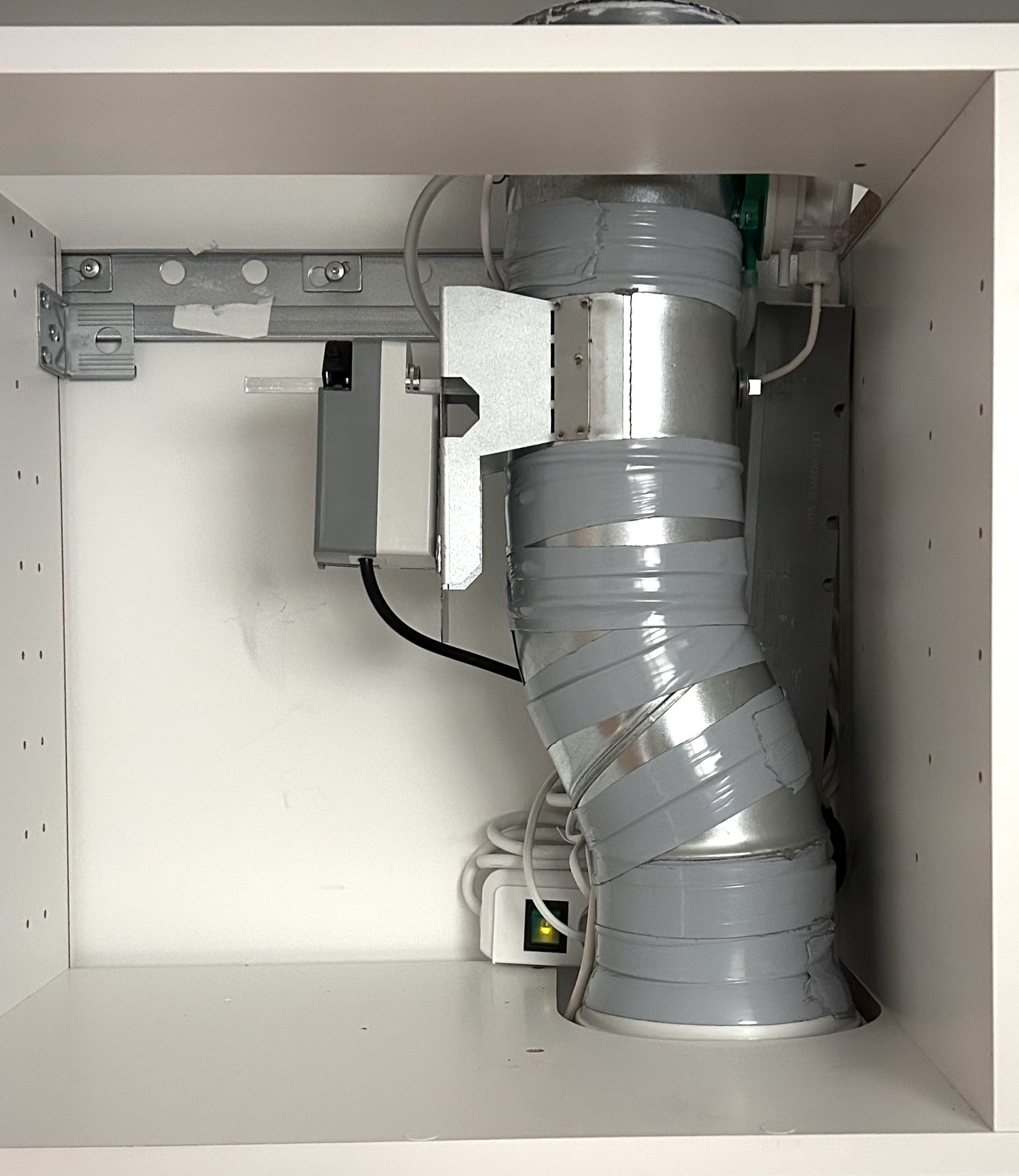

Õhupuhastajat käivitades mistahes kiirusel, avab see õhupuhastisse paigutatud mooduli abil ventilatsiooni õhuklapi. Õhupuhastaja väljalülitamisel õhuklapp sulgeb tihkelt ja tugevalt. Selline süsteem peaks olema igal eramul või kortermajal, kus köögi õhupuhastajast juhitakse õhk otse välja.

Kuna vedrutagastusega ventilatsiooni klapp sulgeb õhukanali kindlalt, siis ei puhu sealt tuul sisse, mis tekitab õhupuhastajas müra ja kolinat. Samuti ei pääse naaberkorterist lõhnad sisse, kui on tsentraalne ventilatsioonitoru ehitaja poolt paigaldatud.

NB! Õhupuhastile mooduli paigaldamiseks tuua õhupuhasti meie lattu (kui pole meilt ostetud) või saata transpordiga.

Siemens õhu klapiajam vedrutagastusega 230VAC 2Nm CPG838 tehnilised näitajad

• Abikontaktid: Ei
• Abikontaktid valikulised: Ei
• Asendi aruandlussüsteem: Puudub
• Automaatne liikumise tuvastus: Ei
• Edastus: Hammasratastega
• Isereguleeruv liikumiskaugus: Ei
• Juhtsignaal: Kahe punktiga
• Kaitseaste (IP): IP40
• Korpuse materjal: Plast
• Käsitsi juhitav: Ei
• Kõrgus: 122 mm
• Laius: 73 mm
• Lubatud suhteline õhuniiskus: 5 … 95 %
• Max pöördenurk: 90 °
• Max sisendelektrivõimsus: 10 VA
• Mehaanilise sättenäidikuga: Jah
• Mudel: Pöörlev
• Nullrõhuga tagasivooluga: Jah
• Ohutusfunktsiooniga: Jah
• Otsakontaktid: Puudub
• Plahvatuskindel: Ei
• Potentsiaalivaba lüliti kontakt: Ei
• Pöördemoment: 2 Nm
• Reguleerimise tüüp: jaotatud signal: Ei
• Reguleerimise tüüp: modulatsioon: Ei
• Reguleerimise tüüp: sisse-väljalülitus: Jah
• Reguleeritav asendi tagasisidesignaal: Ei
• Reguleeritav vahemikus: Ei
• Sobib ventiilile: Ei
• Sobib õhutarvikule: Jah
• Standardile ISO 5211 vastava otsekinnitatava ülaäärikuga: Ei
• Suletuna väljalülitatud: Jah
• Sügavus: 63 mm
• Toitepinge: 230 V AC
• Tööaeg: 30 s
• Ühendus sulgeventiiliga: Muu
• Ühenduskaabli pikkus: 9 m
• Ümbritseva keskkonna temperatuur: -32 … 55 °C

———————————————————————————————————————————————————————————————–

Reguleer- ja sulgklapp KRTS-4

KRTS klappe kasutatakse ümarates madala või keskmise rõhu ja kiirusega ventilatsioonikanalites õhuhulkade reguleer- ja sulgklapina.

KRTS-4 – tihendatud reguleer- ja sulgklapp. Korpuse tihedusklass C ja klapi tihedusklass 4 vastavalt standardi EVS-EN 1751:2014 nõuetele.

Reguleer- ja sulgklapp KRTS-4 konstruktsioon ja mõõdud

KRTS-4 klapi korpus, laba ja mootorialus on valmistatud tsingitud teraslehest. Klapp on kanaliga ühendamiseks mõlemast otsast varustatud tihendiga. Eritellimusel valmistame ka teistest materjalidest klappe.
Õhuhulkade automaatseks reguleerimiseks on saadaval laias valikus ajameid. Manuaalseks reguleerimiseks võimalik paigaldada käsijuhtimishoob.

Mõõdud: 100-630mm
Materjal: Zn, H, ZM
